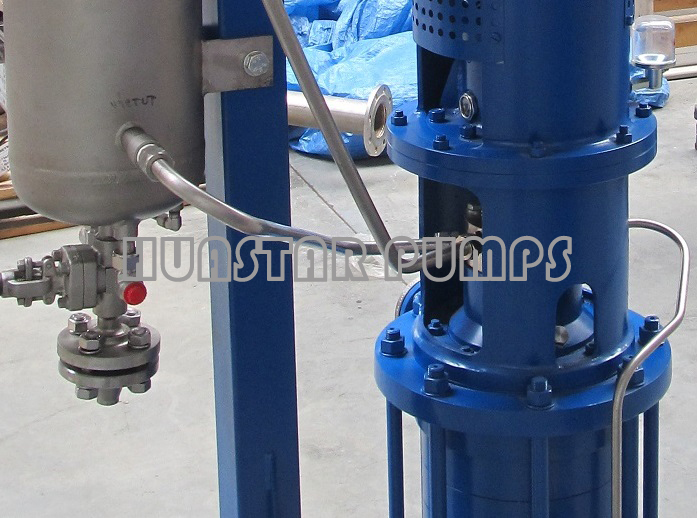

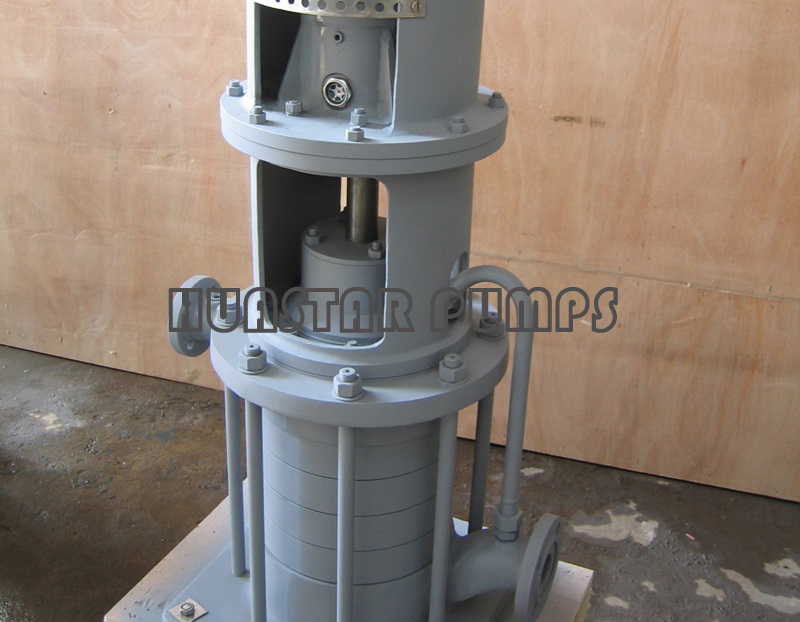

A többfokozatú és kettős szívó OH4 soros szivattyú a mi különleges kialakításunk.
Alacsony NPSHr és kis beépítési hely.
Burkolat:
Dupla szívás 100 mm-nél nagyobb kimenet esetén a radiális erő kiegyensúlyozása érdekében.
A tömítőkamra fedele vízhűtéses vagy hőtartó kialakítású lehet olyan folyadékok szivattyúzásához, ahol hőmérsékleti követelmény van.
Járókerék:
Egyfokozatú, egyszeres szívás esetén az axiális tolóerőt kiegyensúlyozó furatok és hátsó kopások révén egyenlítik ki;
Kétfokozatú kettős szívás esetén az axiális tolóerőt szimmetrikusan elhelyezett járókerekek egyenlítik ki.
Hordozó:
Hidrodinamikus segédvezető csapágy a szivattyú rezgésének csökkentésére.
Könnyű karbantartás:
A szivattyút és a meghajtót merev távtartó tengelykapcsoló köti össze.
Mindkét oldalon ablakok a tengelykapcsoló és a mechanikus tömítés be- és kiszereléséhez, valamint a motor középpontjának beállításához.
API610 centrifugális szivattyúk
| Túlnyúló (OH) | Rugalmasan összekapcsolt | Vízszintes | Lábra szerelhető | OH1 |
| Vízszintes | Középvonal-támasztású | OH2 | ||
| Függőleges | Összhangban van a következővel: csapágykonzol | OH3 | ||
| Mereven összekapcsolt | Függőleges | Soros | OH4 | |
| Csapágyak között (BB) | 1. és 2. szakasz | Axiálisan hasított | Lábra szerelhető | BB1-A |
| Középvonalhoz közeli felszerelt | BB1-B | |||
| Radiálisan hasított | Középvonal-támasztású | BB2 | ||
| Többfokozatú | Axiálisan hasított | Középvonalhoz közeli támogatott | BB3 | |
| Radiálisan hasított | Egyetlen burkolat | BB4 | ||
| Dupla burkolat | BB5 | |||
| Függőlegesen felfüggesztett (VS) | Egyetlen burkolat | Kiürítés a oszlop | -- | VS1 |
| Külön nyomócső | Vonaltengely | VS4 | ||
| Konzolos tengely | VS5 | |||
| Dupla burkolat | Radiálisan hasított | -- | VS6 |
**A fenti szivattyútípusok némelyike nem felel meg az API610 szabvány összes követelményének.**
**Az API610 szabvány azt sugallja, hogy az egyes alkalmazásokhoz további vagy eltérő követelményekre lehet szükség. A szállítónak azonosítania kell az API610 szabványtól való esetleges eltéréseket, és részleteket kell megadnia az alternatív berendezésekről vagy mérnöki megoldásokról.**
